Ако някога сте минавали през пречиствателна станция за отпадъчни води в 2 часа сутринта или сте проверявали дневниците за качеството на водата в лаборатория първо нещо в понеделник сутрин, знаете колко критичен е контролът на йони. Разтворените йони като натрий, хлорид, нитрат и тежки метали не съществуват само във водата – те стимулират съответствието, ефективността на процесите и дори общественото здраве. Като доставчик на мобилни йонни контролери, прекарах последните осем години, борейки се с уникален набор от предизвикателства, които не се показват в листовете със спецификации или продуктовите брошури. Това не са просто инженерни главоболия; те са причината едно мобилно устройство да не може да бъде просто по-малка версия на лабораторен йонен анализатор, защото двата свята не могат да бъдат по-различни.
Нека започнем с най-очевидното, но най-подценяваното предизвикателство:преносимост срещу надеждност в нерегулирани среди. Лабораторните йонни анализатори се намират на настолен плот с постоянна мощност, стабилна температура и минимални вибрации. Мобилен йонен контролер? Подскача в задната част на служебен камион по осеяни с дупки пътища, стои в стоманен резервоар в съоръжение за отпадни води, където температурите варират от 35°F до 100°F, и се включва в 12-волтова запалка, която е предразположена към токови удари. В началото създадохме първия си прототип със стандартен настолен йонен сензорен пакет — евтин, лесен за калибриране и точен в контролирано пространство. Първият път, когато нашият полеви екип го тества на отдалечено място за добив, той умря след три часа. Стъклената мембрана на сензора се спука, защото вибрациите не просто го блъснаха; той огъна платката, към която беше монтиран. Тогава разбрахме: мобилността не означава свиване на лабораторен инструмент. Това означава проектиране на всеки компонент, за да оцелее в среди, където не съществуват „стандартни работни условия“. Трябваше да преработим корпуса на сензора, за да бъде устойчив на удари, но това доведе до нов проблем: твърде плътното му уплътняване улови кондензация, което скъси връзките. Балансирането на рейтингите на защита срещу проникване (IP) с достъпността на сензора е постоянен танц. Миналата година пуснахме нашитеЙон контролер RS485което поправи част от това чрез интегриране на запечатан, здрав комуникационен модул, който може да се справи с грубите колебания на мощността, но дори и тогава калибрирането на място все още изисква работа, защото не можете да контролирате местните условия по време на теста.
Следва:точност на данните в реално време, когато пробите никога не са „чисти“. Настолните анализатори използват проби, които са филтрирани, разредени и предварително обработени, за да се елиминират смущенията. Но мобилните йонни контролери често се използват за сурова вода, където седимент, органична материя или конкурентни йони объркват показанията. Да приемем, че тествате за нитрати в селскостопанския отток - има хлорид, сулфат и дори пестициди, които могат да изкривят показанията на йон-специфичния електрод (ISE). В началото се опитахме да създадем софтуер, който да коригира автоматично смущенията, но алгоритмите бяха твърде общи. Корекция на нитрати, която работи за оттока от ферми в Средния запад, не работи за централната долина на Калифорния, където pH е драстично различно. Бързо преминахме към хибриден модел: мобилното устройство улавя пробни данни в реално време, но изисква операторът да въведе бърз параметър (като pH или проводимост) на място, който се подава в предварително калибрирания алгоритъм за това конкретно място. Не е перфектно, но е по-добре, отколкото да гадаете. Също така си партнирахме с независими лаборатории за качество на водата, за да подготвим база данни с профили на смущения за различни региони, поради което нашитеЙонен анализатор(/water-quality-analyzer/ion-controller/ion-analyzer.html) има раздел за персонализирани пакети за калибриране—защото един размер не пасва на всички, особено когато се движите между сайтове с изключително различен химичен състав на водата. Но това води до друго предизвикателство:потребителска грамотност. Полевият техник може да знае как да включи GPS на камион, но няма диплома по аналитична химия. Ако устройството каже „открита е интерференция“ и поиска pH, ще знаят ли да го тестват с преносимия си глюкомер? Прекарахме стотици часове в създаване на уроци в приложението и QR кодове за бърза справка, които превеждат операторите през всяка стъпка, но дори и тогава обучението остава бариера. През последното тримесечие екип в Тексас ни каза, че са пропуснали проверката за смущения, защото са изоставали, което е довело до неуспешен регулаторен тест. Това е проблем, който надхвърля хардуера или софтуера - става дума за това да направим сложните задачи интуитивни за хора, които не са експерти по контрол на йони.
След това има сила:живот на батерията, който не ви разочарова, когато имате най-голяма нужда. Настолен анализатор е включен към стената 24/7. Мобилен йонен контролер може да се използва 10 пъти на ден по 15 минути всеки или може да стои в кутия с инструменти на камион за една седмица, след което да работи 8 часа направо на отдалечено място без захранване. Ранните прототипи използват стандартни литиево-йонни батерии, които умират след 4 часа непрекъсната употреба. Опитахме с по-големи батерии, но това добави тегло - нещо, което не е стартово, когато техникът вече носи кутия с инструменти от 50 паунда, комплекти за тестване на вода и лични предпазни средства. Решението, на което се спряхме, е система с двойно захранване: лека литиево-йонна батерия с висока плътност за кратки полеви сесии и зарядно устройство със слънчева енергия, което се монтира към куфара за носене на устройството за по-дълги внедрявания. Но слънчевата енергия работи само когато слънцето е навън и ако тествате в дълбока мина или резервоар за отпадни води в сграда, това не е опция. Тествахме алтернативни източници на захранване, като събиране на енергия от собствената вибрация на устройството (за захранване на малки компоненти) или комуникационни модули с ниска мощност, които не изтощават батерията, когато са неактивни. Въпреки всичко това, обаче, имахме случаи, когато батерия умира, защото операторът е забравил да изключи устройството след тест. Добавихме функции за автоматично изключване, но някои потребители ги намират за твърде агресивни — те са по средата на тест и устройството се изключва. Това е компромис между пестенето на енергия и гъвкавостта и все още го усъвършенстваме.
Комуникацията е друга голяма:свързаност, която работи навсякъде, дори когато клетъчната услуга не работи. Повечето йонни контроли са за съответствие, което означава, че данните трябва да бъдат изпратени обратно в централен офис за докладване. Ако техник тества на отдалечен кладенец в Големите равнини, където клетъчна услуга не съществува, мобилно устройство, което се свързва само чрез 4G, е безполезно. Създадохме нашите мобилни йонни контролери с двойна комуникация: 4G LTE за зони с обслужване и Bluetooth с ниска енергия (BLE) за случаите, когато сте в рамките на 30 фута от камион или локален таблет. Но BLE има своите ограничения - ако техникът тества на дъното на 20-футов кладенец, сигналът пада. TheЙон контролер RS485линията, която стартирахме миналата година, добавя кабелна опция, която е идеална за фиксирани мобилни обекти като резервоари или пречиствателни станции за отпадъчни води, където можете да прекарате къс Ethernet кабел. Въпреки това все още получаваме обратна връзка от потребители в селските райони, които казват, че дори кабелната комуникация може да бъде трудна поради остарялата инфраструктура. Започнахме да добавяме офлайн съхранение на данни, което може да побере до 1000 тестови показания, които се качват автоматично, след като устройството се свърже отново. Но синхронизирането на данни може да отнеме часове и ако оператор загуби устройството преди синхронизирането, всички тези данни изчезват. Сега проучваме крайните изчисления, където модулът обработва данни локално и изпраща само критичните сигнали (като скок в нивата на потенциални клиенти) вместо пълни регистрационни файлове. Това намалява количеството данни, които трябва да бъдат предадени, което помага за свързаността, но това е голяма промяна от традиционния модел на изпращане на всяко едно четене обратно в офиса.
Калибрирането също е постоянно предизвикателство за мобилни устройства:поддържане на уреда калибриран, когато нямате достъп до лаборатория. Настолните анализатори могат да се калибрират ежедневно в контролирано пространство със стандартни разтвори. Мобилен йонен контролер може да бъде на полето в продължение на месец, с достъп само до един флакон за калибриране, който се е развалил, защото е бил изложен на екстремни температури. В началото изисквахме ежемесечни проверки за калибриране, но това означаваше да изпращаме техници обратно в офиса на всеки 30 дни, което е скъпо и отнема много време. Оттогава разработихме подкани за дистанционно калибриране, които водят операторите през калибрирането на място, но само ако самодиагностиката на устройството потвърди, че е необходимо калибриране. Уловката е, че стандартите за калибриране бързо се влошават при горещи или студени условия, така че сега продаваме температурно стабилизирани пакети за калибриране за продължително внедряване. Но дори и това не решава проблема със случайните грешки при калибриране - ако оператор обърка стандартни разтвори, показанията се изключват за седмици. Добавихме функции за кръстосана проверка: ако ново отчитане е с 20% по-високо от средното за сайта, уредът го маркира за ръчна проверка за калибриране. Отново, това изисква операторът да предприеме допълнителна стъпка и някои екипи отблъскват това, защото добавя време към тяхната смяна.
Едно от най-изненадващите предизвикателства, които не очаквахме, есъответствие с нормативните изисквания за мобилни данни. Тестването на качеството на водата е силно регулирано от агенции като EPA в САЩ, страните от ЕС и СЗО. Данните от настолен анализатор са лесни за регистриране и сертифициране, защото е на фиксирана система. Данните на мобилен йонен контролер, които се генерират на място, трябва да бъдат маркирани с време, геомаркирани и защитени от подправяне. Ако дадено предприятие бъде глобено за превишени нива на хлорид, то трябва да може да докаже, че данните от теста са точни и непроменени. В началото нашите мобилни устройства имаха основно отпечатване на времето, но не отчитахме промените в часовите зони, когато техниците пресичат държавните граници или променят лятното часово време. Оттогава интегрирахме базирана на GPS синхронизация на времето, която автоматично коригира данните за времето и местоположението. Но защитата от фалшифициране е съвсем друг проблем - операторите могат случайно да изтрият данни или някой може да промени показание. Вече разполагаме с криптиране от край до край за прехвърляне на данни, а офлайн данните се съхраняват на защитен модул с памет само за четене, който не може да бъде модифициран. Но спазването на различни регулаторни органи по света означава, че трябва да персонализираме софтуера за всеки пазар. Устройство, продавано в Австралия, трябва да отговаря на различни изисквания за регистриране на данни от това, продавано в Индия, което добавя сложност към нашия процес на проектиране и тестване.
Да не забравяме цената. Мобилните йонни контролери трябва да са издръжливи, точни и свързани, но също така не могат да струват пет пъти повече от настолен модул, тъй като повечето мобилни тестове се извършват от малки комунални услуги или селскостопански дейности с ограничени бюджети. Ранните прототипи струваха $10 000 всеки, което беше недостъпно за малките общински компании, с които работим. Трябваше да рационализираме компонентите – вместо да създаваме сензори по поръчка, ние си партнирахме с доверен производител, за да направим стандартизирани, здрави сензори; вместо собствен комуникационен модул, ние използвахме готови компоненти, които са широко достъпни. Крайният резултат е единица, която е с 60% по-евтина от първия ни прототип, като същевременно отговаря на всички стандарти за производителност. Но дори и тогава някои потребители все още не могат да си го позволят, поради което предлагаме програми за наемане и групови отстъпки за по-големи операции. Това е баланс между създаването на висококачествен продукт, който може да издържи на полеви условия и поддържането му достъпен за хората, които имат най-голяма нужда от него.
Като доставчик, ние все още се учим всеки ден. Миналия месец екип в Аляска ни каза, че най-големият им проблем е, че замразените линии за проби ще разбият сензора. Сега тестваме отопляеми корпуси на сензори за студен климат. Клиент от Южна Африка ни каза, че прахът запушва вентилационните отвори на модула, така че препроектирахме корпуса, за да има самопочистващи се въздушни филтри. Обратната връзка, която получаваме от хората, използващи нашите мобилни йонни контролери на място, е това, което движи всяка промяна в дизайна. В крайна сметка не става дума за създаване на притурка – а за предоставяне на техниците на инструмент, който работи, когато са на полето, под напрежение, с работа, която има значение.

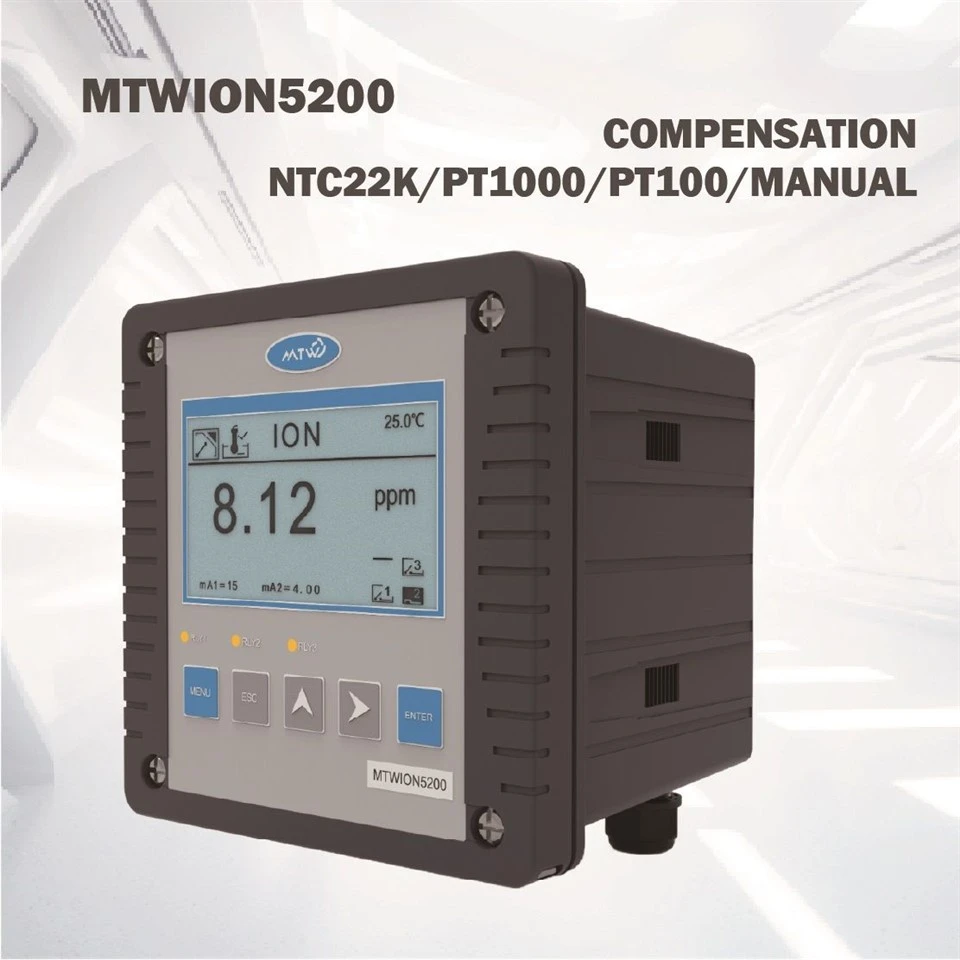

Ако търсите мобилен йонен контролер или искате да научите повече за нашата линия, включителноЙон контролер RS485или как нашитеЙонен анализаторможе да се интегрира с вашия процес на полево тестване, ние сме тук, за да ви помогнем. Свържете се с нашия екип по продажбите днес, за да обсъдим вашите специфични нужди, независимо дали тествате отпадъчни води, селскостопански отток или промишлени процеси.
Референции
- Федерация за водна среда. (2022). Методи за полеви тестове за йонни замърсители в общински отпадъчни води. WEF Press.
- Агенция за опазване на околната среда на САЩ. (2021). Стандарти за изпълнение на мобилно оборудване за мониторинг на качеството на водата. EPA 821-R-21-005.
- Международна организация по стандартизация. (2020 г.). ISO 15832: Качество на водата – Йоноселективни електроди за полеви измервания. ISO.
- Американска асоциация по водоснабдяване. (2023). Най-добри практики за мобилен мониторинг за малки водоснабдителни предприятия. Изследователска фондация AWWA.
